지에스티
STUD 용접기
지에스티의 STUD 용접기는 모재에 볼트, 환봉, 핀등을 순간 융착하여 심는 방식으로 용접속도가 빨라 중공업 뿐만 아니라 자동화 공정에도 최적화 되어있습니다.
(주) 지에스티는 자동차용 스터드 용접 설비의 자동화 시스템을 중요기반으로 하며, 조선분야와 건설산업의 건축물과 교량 건설에 사용되는 STUD 용접설비를 설계, 제조, 판매하고 있습니다.
용접자동화 시스템
DCU-1500L
Actuator 제어 방식
Linear Actuator를 적용하여 내구성을 극대화 하며, Linear Scale을 장착하여 32Bit MCU로 정밀한 위치제어를 통한 고품질의 용접품질을 실현하였습니다.
Digital Power Control Unit
- Cortec-M7 Processor
- 10.1" Thouch Display
- 자체개발 Actuator Driver 적용
- SDcard 용접결과 저장
- 64개의 용접조건 설정
- DeviceNet 지원
Stud Feeding Unit
WTF-720
- ARM Processor 적용
- 4.3" 정정식 Thouch LCD
- 입체적인 Stud 혼입방지 기술
- Digital 공압센서 장착
- 자체개발 DC Motor Driver적용
- 강력한 진동 모터 장착

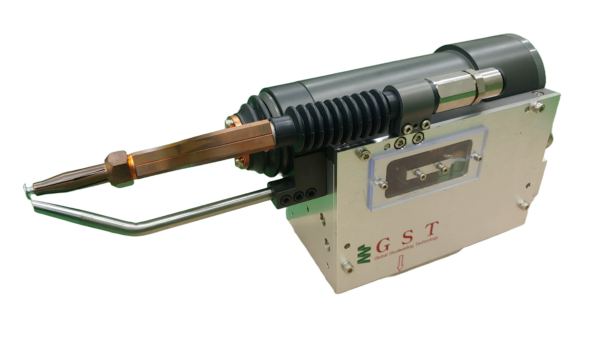

Automatic Stud GUN
GST-980LA
- 특수제작된 고성능의 Actuator
- 먼지에 강한 Magnetic Scale
- Noise에 강한 LineDriver
- 최대 300N의 강력한 Power
- Gun 제어 Board 내장
- HomePosition 및 Angle센서 내장
DCU-1500L
WTF-720
GST-980LA
용접자동화 시스템은 Power Control Unit과 자동 Stud 공급기와 자동GUN으로 구성되어 로봇 및 포스트에 장착하여 용접수행 및 제어가 가능한 자동차 Stud 용접에 최적화된 시스템입니다.
용접자동화 시스템
DCU-1500N
XGT PLC를 채택한 Dual Clutch 제어
PLC가 장착되어있어 손쉬운 유지보수와 다양한 확장성을 제공하므로써 다양한 고객의 요구에 유연하게 대응할수 있는 용접자동화 시스템입니다. 잡아주고 당겨주는 Dual Clutch 방식을 채택하여 최상의 용접품질을 제공해 드립니다.
Digital Power Control Unit
- PIC Micro Control Unit으로 용접제어
- XGK-CPU 채택
- Dual Solenoid Coil의 Clutch
- 256개의 용접 NG Memory 저장
- 30개의 용접조건 설정
- OverHaul 주기 알람
- DeviceNet 지원
Stud Feeding Unit
WTF-700
- 혼입방지 전용 트랜스퍼 바
- 대용량의 STUD Drum
- DC-Motor Controller 장착
- 끼임 방지 Kick Cylinder
- Stud 부족 알람 기능
- Feeding 제어 Controller 내장
Automatic Stud GUN
GST-980DC
- Dual Clutch로 안정적인 Lifting
- Lifting 거리 조절 기능
- Stud 역삽 방지 기술
- 이중 Solenoid Coil 적용
- 다양한 Stud Size 적용 가능
- 1,000,000 타점의 긴수명
DCU-1500N
WTF-700
GST-980DC
중공업, 산업용
(주)지에스티의 Drawn Arc 용접은 두꺼운 모재에 비교적 큰 Stud를 용접하는데 최적의 조건을 갖추었습니다. 주로 세라믹 페럴을 사용하여 용접비드의 비산을 방지함으로써 높은 품질이 요구되는 조선 및 건설에 이용됩니다.
WT-850A
Input Voltage
Fuse Rating
Frequency
Power Consumption
Weld Current
Weld Time
Weld Diameter
Weld Method
Dimension
Weight
3Ph, 220/380/440 Volt
30 Amps @ 440 Volt
50/60Hertz
75KVA
100~850 Amps
5~1,000 ms
3~12 mm
Drawn Arc & Short Cycle
340x560x440mm
65Kg
WT-1500A
Input Voltage
Fuse Rating
Frequency
Power Consumption
Weld Current
Weld Time
Weld Diameter
Weld Method
Dimension
Weight
3Ph, 220/380/440 Volt
60 Amps @ 440 Volt
50/60Hertz
110KVA
100~1500 Amps
5~1,000 ms
3~16 mm
Drawn Arc & Short Cycle
510x770x750mm
195Kg
용접건
(주)지에스티의 수동 용접건은 작업자가 직접 손으로 잡고 용접할수 있도록 Compact한 크기와 경량하게 제작된 용접건으로써 인체공학적 Design으로 설계되어 작업피로도가 적습니다. 반자동 용접건은 자동으로 Stud를 공급할수 있는 장점입이 있습니다. Short Cycle은 고전류로 0.1ms 이내의 짧은 시간으로 순간 용접하므로써 작업속도가 빠른대신 작은 크기의 Stud에 적합하며, Drawn Arc는 0.1ms 이상 1s 이내로 좀더 긴시간동안 융용함으로써 비교적 큰 크기의 STUD를 용접하는데 적합하여 선박,교량, 건설등 중공업 분야에 많이 사용됩니다.
반자동 STUD 용접건
WTG-900,920
자동 Feeding 기능
Ball Clutch Lifting Module
Short Cycle 용
WTG-900 : T5, M5, M6, FL9
WTG-920: WTop, Earth, FL11, FL13
크기 : 370x72x200mm
무게 : 2.5Kg
Drawn Arc 용접건
WTG-40DA
가볍고 작은 크기의 용접건
손쉬운 유지보수
자동 Lifting Module
Drawn Arc 전용
크기 : 260x67x230mm
무게 : 1.7Kg
Short Cycle용접건
WTG-40SC
가볍고 작은 크기의 용접건
손쉬운 유지보수
자동 Lifting Module
Short Arc 전용
크기 : 260x67x230mm
무게 : 1.7Kg
